1、适合以下工艺施工
● 锚固 可适合钻杆钻进、套钻钻进、钻杆、套管复合钻进等工法。
● 旋喷 可适合单重、双重、三重旋喷等工法。通过配置不同的模块,可适合如下工艺的施工
● 基坑降水
● 微型灌注桩

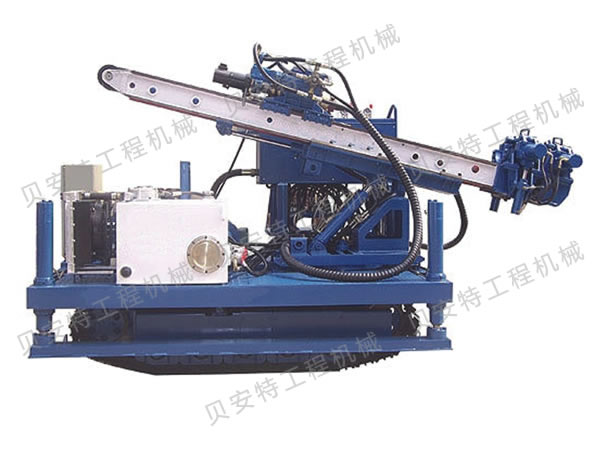

2、配有履带底盘、高位旋转平台、支腿油缸、使钻机移位、定位极为方便,钻进时稳定可靠。
3、配有夹持卸扣器,使装卸钻杆、套管劳动强度低、效率高。
4、研发配套了相应的钻具,可以満足以下施工工艺。
● 三翼钻头钻进,泥浆排渣。
● 空气潜空锤钻进,空气排渣。(配置费用较高,15立方以上空压机,潜空锤,污染大)
●孔底液动锤钻进,泥浆排渣。(配置费用低,配BW-320泵、液动锤、污染较小)
● 套管钻进
●钻杆、套管复合钻进。
● 单重、双重、三重旋喷、定喷、摆喷等旋喷工艺。
5、国内用户我们可以根据客户的需要,可到现场对客户进行实际操作培训,示范成孔。
基本参数 | ||
钻孔直径 | (mm) | ф90-ф185 |
钻孔深度 | (m) | 80-50 |
钻杆直径/套管直径 | (mm) | ф73、ф89、ф102、ф114、ф127、ф133、 ф140、ф146 |
钻孔倾角 | (° ) | 0-90 |
回转器输出转速 | (r/min) | 13/27/42/56/70/85/113/140 |
回转器输出扭矩 | (N.m) | 3600 |
回转器行程 | (mm) | 1800 |
推进架给进行程 | (mm) | 600 |
回转器提升力 | (KN) | 42.5 |
回转器提升速度 | (m/min) | 0-1.6可调/1.6/9.2/10.8 |
回转器加压力 | (KN) | 26 |
回转器加压速度 | (m/min) | 0-2.7可调/15.2/18 |
行走参数 | ||
行走方式 | 履带行走 | |
爬坡角度 | (° ) | 25 |
履带接地比压 | (kpa) | 36 |
行走速度 | (km/h) | 0.4 |
回转参数 | ||
回转方式 | 整机手动旋转 | |
回转结构 | 回转轴承 | |
定位方式 | 定位销 | |
输入功率 | ||
输入功率(电动机) | (KW) | 18.5+11+1.5 |
运输状态(度x宽x高) | (mm) | 3850x2000x2200 |
重量 | (kg) | 4300 |
