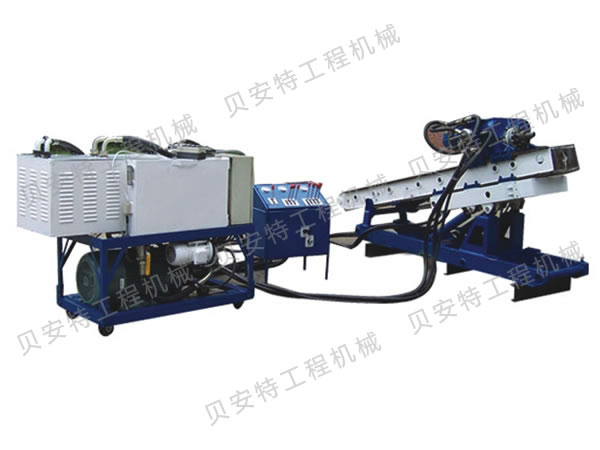

该钻机具有以下特点:
● 1、结构紧凑,重量轻,解体性强,便于搬迁和安装。对施工现场适应性强,更适合脚手架上施工。
● 2、钻机动力头扭矩大,行程长,钻进效率高。
● 3、配有专用的跟管钻进钻具(钻杆、套管、偏心钻头等),在不稳定地层用套管护壁开孔,常规球齿钻头终孔。钻进效率高,成孔质量好。
● 4、钻机钻孔角度范围大,由上仰10°到下俯90°;或改装成上仰90°到下俯10°。滑架可沿底架前后滑移,钻孔定位方便、可靠。钻机中心低,钻具上、下方便。
● 5、全液压控制,操作方便灵活,省时、省力。
● 6、可选配孔口集尘装置,减少环境污染,改善工作环境。
型 号 | MG-50 | MG-60A | MG-80A | MG-100A | MG-120A |
钻孔直径(mm) | ф85~ф160 | ф85~ф160 | ф100~ф210 | ф130~ф250 | ф150~ф250 |
钻孔深度(m) | 60~40 | 80~50 | 80~50 | 100~60 | 120~80 |
钻杆直径(mm) | ф73~ф89 | ф73、ф89 ф102 |
ф73、ф102 ф114 |
ф89、ф102 ф114 |
ф89、ф102 ф114 |
钻孔倾角(° ) | ~10~90 | ~10~90 | ~10~90 | ~10~90 | ~10~90 |
回转器输出转速(r/min) | 10、25、45 60、100、130 |
12、25、45 60、100、125 |
16、30、38 55、75、105 |
10、20、36 48、75、100 |
15、30、30 45、60、90 |
回转器输出扭矩(N.m) | 2000 | 2700 | 4200 | 5500 | 6500 |
回转器行程(mm) | 1800 | 1800 | 1800 | 1800 | 1800 |
推进架给进行程(mm) | 600 | 600 | 600 | 600 | 600 |
回转器提升力(KN) | 42.5 | 42.5 | 65 | 65 | 65 |
回转器提升速度(m/min) | 0~1.5可调、 1.5、6、7.5 |
0~1.65可调、 1.65、5.8、7.5 |
0~1.65可调、 1、7.5、8.5 |
0~1可调、 1、7.5、8.5 |
0~1可调、 1、7.5、8.5 |
回转器加压速度(m/min) | 0~2.5可调、 9.5、12 |
0~2.5可调、 9.5、12 |
0~2可调、 14.5、16.5 |
0~2可调、 14.5、16.5 |
0~2可调、 14.5、16.5 |
输入功率(KW) | 18.5+1.5+0.15 | 22+1.5+0.15 | 30+1.5+0.25 | 37+1.5+0.25 | 45+1.5+0.25 |
重量(kg) | 1200 | 2300 | 2600 | 2800 | 3000 |
垂直施工状态外形 (长x宽x高mm) |
2000x700x3150 | 2300x650x3150 | 2200x650x3400 | 2200x650x3400 | 2200x650x3400 |
运输状态外形 (长x宽x高mm) |
3200X700X1300 | 3400X650X1400 | 3400X650X1500 | 3400X650X1500 | 3400X650X1500 |
