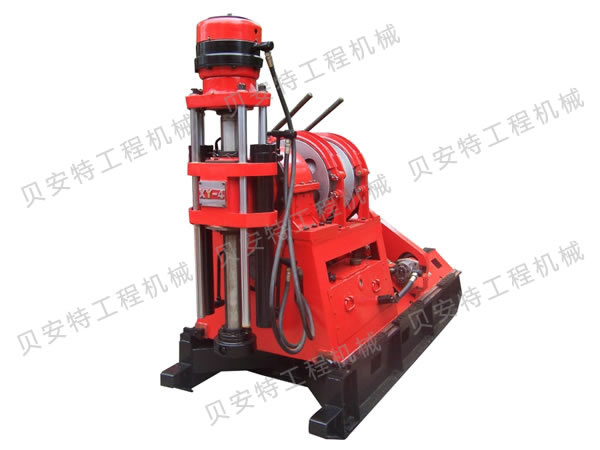

为适应当前地质勘探逐步向深部发展的需要,无锡市贝安特工程机械制造有限公司在XY-4型钻机的基础上改型设计了一种钻井能力较大的XY-44型岩新钻机新产品。它除使用与以合金、金刚石为主进行岩心钻探外,也可用于工程地质勘察、水文水井钻进,以及大口径基础工程施工。该机结构合理、重量轻、能力大、用途广泛,性能稳定,可靠性强,标准化、通用化程度高。
XY-44型钻机具有下列特点:
●具有较多的转速级数(8级)和合理的转速范围,低速扭矩大(最大达到3200牛顿。米)即适合以合金、金刚石岩心钻进,也可用于工程地质勘察,水文水井钻进和基础桩工程施工。
●立轴通孔直径大(直径73米),双油缸液压给进,行程较长(可达600毫米),工艺适应性强,特别适合大直径钻杆绳索取心(上部取心)钻进,有利于提高钻进效率和基础桩工程施工。
●钻进能力大,直径71毫米绳索取心钻杆额定钻进深度可打1000米。
●重量轻,可拆性好,钻机净重2150千克,主机可分解为10个部件(最大可拆部件300千克)。搬迁方便,宜于山区工作。
●配有水刹车,深孔钻进,下钻平稳安全。
●采用单联齿轮油泵供油,安装简单,方便使用,功率消耗少,液压系统油温低,工作稳定。系统中装有手摇油泵,当动力机不能工作时仍可用手摇油泵起出孔内钻具。
●钻机结构紧凑,布局合理,所有部件表露在外,不相互重叠,便于维护。
●重心低,移车距离长(可达460毫米),固件牢靠,高速钻进稳定性好。
●配有防震仪表,仪表寿命长利于掌握孔内情况,操作手把较少操纵灵活可靠。
1、钻进能力
钻杆类型 | 钻杆规格 | 钻杆深度(m) | |
国产钻杆 | 内外平式钻杆 | ф43×6 | 1400 |
ф54×6 | 1000 | ||
ф67×6 | 830 | ||
内加厚式钻杆 | ф50×5.4 | 1300 | |
ф60×6 | 950 | ||
绳索取芯钻杆 | ф55.5×4.75 | 1400 | |
ф71×5 | 1000 | ||
ф89×5 | 800 | ||
DCDMA(金刚石岩芯钻机制造商协会)钻杆 | 内加厚式钻杆 | BW 钻杆 | 1250 |
NW 钻杆 | 1000 | ||
HW 钻杆 | 660 | ||
绳索取芯钻杆 | BQ 钻杆 | 1400 | |
NQ 钻杆 | 1100 | ||
HQ 钻杆 | 750 |
2、钻孔角度:0~360°
3、动力机:
电动机 | Y225S-4 | 37KW | 1480r/min |
柴油机 | R4105G53 | 42KW | 1500r/min |
4、回转器:
型式:双油缸液压给进机械回转式
立轴通孔直径:80mm
立轴转速:
动力头转速(r/min) | 1480(用于岩芯钻进) | 立轴最大扭矩:3.2kN.m |
正转低速(r/min) | 80;148;212;308 | 立轴行程:600mm |
正转高速(r/min) | 247;456;650;945 | 立轴最大起重力:120kN |
反转(r/min) | 66;201 | 立轴最大加压力:90kN |
5、卷扬机:
型式:行星齿轮转动
钢丝绳直径:17.5mm6W(16)或18.5mm6×19
卷筒钢丝绳容量:(17.5mm)(170kg/平方mm)110m
(18.5mm)(170kg/平方mm)90m
单绳最大提升力:45KN
当动力机转速为1500r/min时:0.70;1.29;1.84;2.68m/s
6、离合器
型式:干式单片摩擦离合器
7、变速箱
型式:滑移齿轮变速箱(4正1反)
8、 油 泵:
型式:单联齿轮
油泵排量:20ml/r
9、 水刹车
工作转速:700~1800r/min
单绳平衡速度:3~8m/s
单绳平衡负荷:45KN
10、 机 架 :
型 式 :滑撬式(速滑动底座)
钻机后退行程:460mm
11、 外形尺寸(长×宽×高):3030×1100×1890mm
